Bình lưu điện cửa cuốn là gì?

Bình lưu điện cửa cuốn (Rolling Door Motor UPS hoặc UPS for Rolling Door) là một thiết bị có nhiệm vụ cung cấp nguồn điện dự phòng cho Motor cửa cuốn trong trường hợp điện áp sụt giảm hoặc mất điện lưới. Bình lưu điện cửa cuốn có khả năng lưu trữ điện do bên trong tích hợp các bình ắc quy khô kín khí, nó cung cấp điện ra có chuẩn tương thích với các loại motor cửa cuốn và một số thiết bị khác như motor cửa từ, cửa cổng điện, cửa kính, cửa sắt điện,...

Bộ lưu điện có vai trò như một chiếc bình ắc quy. Có chức năng tích điện và phát điện cho cửa cuốn hoạt động. Về cơ bản, chúng đóng vai trò như bộ tích điện phòng trong trường hợp mất điện. Đảm bảo cửa vẫn hoạt động bình thường khi bị sự cố mất điện lưới.

Dịch vụ của chúng tôi xin vui lòng liên hệ hotline 0908 36 1357

  • Cung cấp và lắp đặt tận nơi bình lưu điện cửa cuốn tương thích với motor các loại: bình lưu điện dùng cho motor tải trọng từ 400kg, 600kg, 800kg, 1000kg...
  • Cung cấp bình lưu điện cửa cuốn xuất sứ Đài Loan, Trung Quốc, bình lưu điện công nghệ Đức, công nghệ Nhật...
  • Thay ắc quy cửa cuốn các loại chính hãng, bảo hành 12 tháng: 7.5AH, 12AH khi ắc quy của bình lưu điện đang sử dụng không còn khả năng lưu điện...
  • Lắp đặt bình lưu điện cửa cuốn các nhãn hiệu được sử dụng nhiều trên thị trường: Bình lưu điện cửa cuốn YH, IQ, Mitadoor, Alphadoor, Hanotech, Titadoor, Austdoor,Opendoor, Santech, Apollo, Emax, Senmitech, Hanotech, Austdoor, Tiger-ups, Titadoor, BHP-powertech, Hetech, Toyo, Marstech, Fatech,  Dst, Netdoor,Titan, Battle, Tiger, Frandoor, Robust, Longtech, SH matic......
  • Sửa chữa bình lưu điện các loại: sửa chữa bộ xạc, bo mạch bị cháy, sửa ắc quy cửa cuốn, ...
  • Lắp đặt miễn phí các quận 24/24h
  • Bảo trì bình lưu điện cửa cuốn các loại: kiểm tra tình trạng của ắc quy, giắc cắm, bộ xạc, cầu chì, bo mạch dẫn điện, rơ-le chuyển mạch...

Vai trò của bình lưu điện trong vận hành đóng, mở cho cửa cuốn

  • Tích trữ năng lượng sử dụng khi mất điện, đảm bảo của hoạt động liên tục, không bị gián đoạn của cửa cuốn khi không có lưới điện trực tiếp
  • Hỗ trợ hoạt động của cửa cuốn khi nguồn điện cung cấp cho cửa tương đối yếu (Trong trường hợp nhà sử dụng quá nhiều thiết bị điện cùng 1 lúc, hoặc lưới điện quá tải).
  • Đảm bảo an toàn cho cửa cuốn trong trường hợp chập điện bất thường, dòng điện không ổn định, giúp ổn định hoạt động cho cửa cuốn

Thời gian dự trữ điện của UPS cửa cuốn

Khi cấp điện cho cửa cuốn chạy, ắc quy đã nạp đầy như vậy mới có thể mở cửa lên xuống được vài lần. Đây là mức cơ bản mà hầu hết các bộ lưu điện cửa cuốn đều đáp ứng được.  Tuy nhiên thời gian chờ đa phần đều là 20h trở lên. Thời gian chờ càng lâu thì khả năng cấp điện cho việc đóng mở cửa sẽ ít lại và thường sử dụng được khoảng 3 đến 5 lần đóng mở cửa cuốn lên/ xuống.

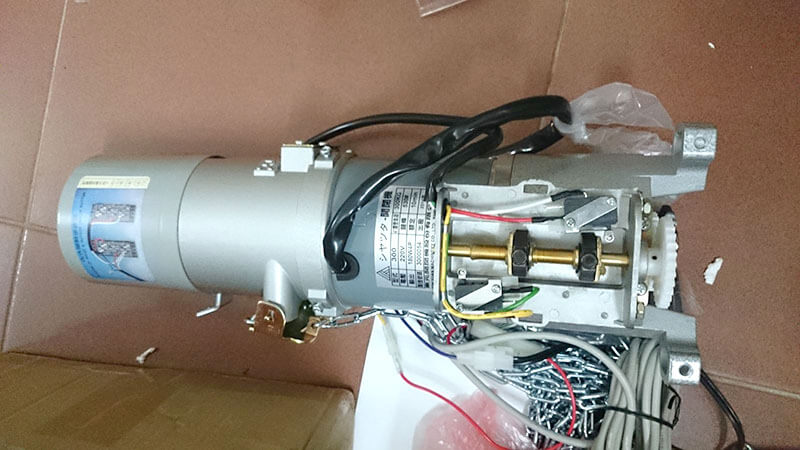

  • Thông thường Motor cửa cuốn ghi là sức tải 400kg, 500kg hay 800kg, lắp đặt bình lưu điện cửa cuốn cũng tương đương với sức tải của motor
  • Thời gian lưu trữ điện cửa bình lưu điện cửa cuốn là từ 20h đến hơn 48h, tuỳ theo ắc quy 7.5AH hay 12AH; bộ lưu điện cửa cuốn có 2 ắc quy hay 4 ắc quy.

Bình lưu điện cửa cuốn hiệu YH

Ắc quy sử dụng cho bình lưu điện cửa cuốn





Thành phần cơ bản bình lưu điện cửa cuốn

Cấu tạo cơ bản bình lưu điện cửa cuốn bao gồm 2 phần chính là bo mạch chuyển dòng điện một chiều sang xoay chiều và 2 ắc quy lưu điện. Ngoài ra còn có các giắc cắm, giây nguồn và các nút báo tình trạng của sản phẩm.

Với Mạch lưu điện của bộ lưu điện sẽ gồm các thành phần sau:
  • Bộ chỉnh lưu, chuyển mạch
  • Công tắc chuyển đổi
  • Công tắc bảo vệ
  • Mạch biến áp (Biến áp cơ)
  • Bộ biến đổi
  • Bộ sạc

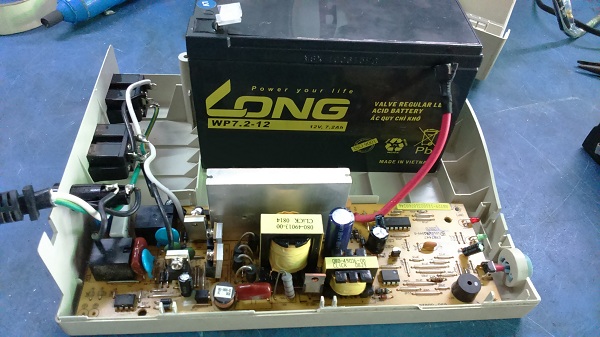

Bo mạch bộ lưu điện cửa cuốn

Thông số cơ bản bình lưu điện cửa cuốn

  • Điện áp ngõ vào ( INPUT ) điện áp 220V – 50Hz.
  • Điện áp ngõ ra ( OUTPUT ) điện áp 220V – 50Hz.
  • Dung lượng ắc-quy: 24V/7.5AH
  • Tự động chuyển chế độ AC/DC
  • Tải sử dụng : Motor từ 400kg, 600kg, 800kg,..
  • Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất
  • Nạp và bảo vệ ắc quy tự động: Thời gian nạp đầy bình ắc quy 16 giờ
  • Cầu chì ( PUSE ) bảo vệ ngõ vào điện áp
  • Công tắc ( ON/OFF ) để khởi động hoặc tắt thiết bị bằng tay

Đèn LED hiện thị trạng thái hoạt động của bình lưu điện cửa cuốn

  • Đèn màu xanh : thể hiện bình lưu điện đang hoạt động
  • Đèn báo màu vàng : hiển thị bình lưu điện đang được nạp điện
  • Đèn báo màu đỏ : cảnh báo bình lưu điện đã hết điện hoặc máy bị quá tải
  • Đèn Tắt Hoàn Toàn bình lưu điện đang ở trạng thái tắt nguồn.

Chuyên tư vấn & lắp đặt  BÌNH LƯU ĐIỆN CỬA CUỐN đúng cách để giúp cho sản phẩm có tuổi thọ lâu nhất. Quy trình vận hành : ▣ Khới động UPS ( ON ) ▣ Tắt nguồn UPS ( OFF )

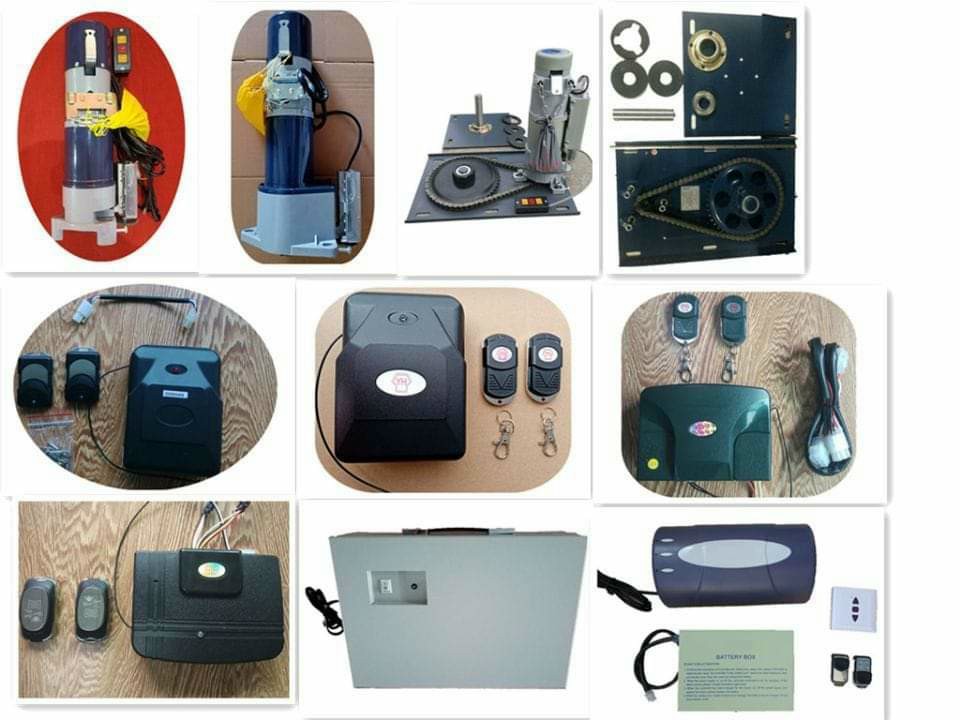

Mẫu bình tích điện cửa cuốn

Nguyên lý hoạt động của bình lưu điện cửa cuốn

  • Bên trong bình lưu điện có ắc quy để tích điện, do đó nguyên lý hoạt động của bộ lưu điện cửa cuốn dựa trên sự chuyển điện từ ắc quy sang thành điện cung cấp cho tải khi nguồn điện cấp cho ngõ vào UPS bị mất.
  • Bên trong UPS có thể có 1 hoặc nhiều ắc quy, nhưng với bình lưu điện cho cửa cuốn sẽ có 2 ắc quy dùng để tích trữ nguồn năng lượng điện. Sử dụng 1 bo mạch có chức năng biến đổi dòng điện một chiều của ắc quy thành dòng điện xoay chiều, và dòng điện xoay chiều này có tần số và điện áp dao động phù hợp với yêu cầu sử dụng.

Mẫu bình tích điện cửa cuốn Alphadoor 400kg


Hoạt động của bình lưu điện cửa cuốn

  • Đặt các thiết bị lưu điện ở vị trí thoáng mát và gần với cửa cuốn. Bộ lưu điện cửa cuốn được thiết kế với 2 chế độ chạy liên tục khi có điện và chạy cùng với nguồn điện lưu trữ trong bình acquy khi bị cắt điện lưới.
  • Khi nguồn điện lưới bị cắt, UPS cửa cuốn sẽ tự động chuyển mạch. Và cung cấp nguồn điện dự trữ từ ắc quy giúp motor cửa cuốn hoạt động bình thường. Sau khi có điện, bình lưu sẽ tự động chuyển lại chế độ sạc như bình thường.
  • Luôn đặt bình lưu điện trong tình trạng sạc điện. Tránh trường hợp lượng điện bị tiêu hao khi không sử dụng thời gian lâu, lúc cần lại không đủ điện năng để hoạt động.

Cách khắc phục những sự cố xảy ra khi sử dụng bộ lưu điện

  • Cần thay bình ắc quy nếu như bình bị hỏng, yếu. Kiểm tra kỹ lại phích cắm điện nguồn để đảm bảo đã có điện cấp vào.
  • Cần thay thế ắc quy mới có các thông số tương đương.
  • Khi cắm điện, bình lưu điện không có bất cứ tín hiệu nào. Cần kiểm tra nguồn điện vào của bộ lưu điện. Nếu điện đã vào khả năng là do nguồn của bộ lưu điện bị hỏng, không cấp nguồn điều khiển và nguồn cho quạt hoạt động.

Lắp đặt bình lưu điện cửa cuốn

  • Vị trí lắp đặt bộ lưu điện cửa cuốn luôn phải khô ráo và thông gió, tránh ánh nắng mặt trời.
  • Lắp đặt lưu điện cửa cuốn phải xa các khu vực chứa chất dễ gây cháy nổ hoặc các chất ăn mòn kim loại.
  • Bộ lưu điện cửa cuốn hoạt động tốt trong điều kiện nhiệt độ từ 5°C – 45°C và độ ẩm thấp hơn 95%
  • UPS hoạt động ổn định với nguồn điện xoay chiều 1 pha 220V – 50Hz. Vì thế khi lắp đặt lưu điện cửa cuốn cần kiểm tra nguồn điện vào để chắc chắn rằng UPS đang hoạt động trong dải điện áp cho phép của thiết bị.
Lắp đặt bình lưu điện cửa cuốn

Sự cố thường gặp khi sử dụng bình lưu điện cửa cuốn

Dấu hiệu nhận biết bình lưu điện gặp sự cố

  • Bình lưu điện cửa cuốn không lưu điện
  • Bộ tích điện cửa cuốn kêu liên tiếp
  • Bộ tích điện cửa cuốn không vào điện
  • UPS không lên nguồn
  • Bộ tích điện cửa cuốn không nhận điện từ máy phát

Ắc quy bị hư hỏng

Dấu hiệu:
  • UPS kêu tít tít
  • Bộ lưu điện bật không lên nguồn
  • Sạc UPS không vào điện…
  • UPS báo đèn đỏ

Nguyên nhân khiến ắc quy hỏng

  • Thời gian sử dụng ắc quy đã hết. Có nghĩa là số lần nạp xả trong quá trình sử dụng đã đạt đến hạn mức quy định. Thông thường thì sẽ là 3 đến 5 năm.
  • Đặt bộ lưu điện trong môi trường không đúng. Bao gồm môi trường có nhiệt độ cao, có hoá chất gây ăn mòn.
  • Việc nạp điện không đúng trong quá trình sử dụng. Nạp điện quá lâu hoặc là nạp quá dòng điện đối với Ắc quy.

Hư hỏng bo mạch UPS

Dấu hiệu
  • Khi bị lỗi này, bộ lưu điện sẽ kêu liên tục kèm với LED bị đỏ sáng (với những UPS có Panel hiển thị bằng LED) hoặc đèn LCD báo lỗi kèm theo mã lỗi.
  • Khi sạc UPS thì không vào điện. Khi cắm điện vào nhưng UPS vẫn kêu.
  • Ngoài ra còn có dấu hiệu nữa là UPS mở lên rồi và tắt luôn.
Nguyên nhân:
  • UPS bị bẩn, quá bụi, nhiều bụi bám vào. Hoặc có thể để côn trùng bị chui vào.
  • Sử dụng UPS quá công suất trong một thời gian quá dài.
  • Đặt UPS trong môi trường không phù hợp. Có thể là ẩm ướt, nhiệt độ quá cao hoặc quá thấp, có hoá chất ăn mòn.

UPS không lưu điện

Dấu hiệu:
  • Khi điện lưới bị ngắt hoặc có các sự cố xảy ra, bộ lưu điện bị tắt luôn.
  • Hoặc UPS vẫn chạy nhưng chỉ trong thời gian rất ngắn và tắt luôn đi. Như vậy thì khi điện lưới bị ngắt, UPS không hoạt động => Những thiết bị dùng UPS cũng bị tắt theo. Ở đây có nghĩa là UPS không có tác dụng.
Những nguyên nhân khiến UPS không lưu điện:
  • Ắc quy bị chai, bị phồng lên.
  • Dung lượng điện lưu bị yếu do thời gian sử dụng đã rất lâu.
  • Bộ sạc của UPS bị hư hỏng khiến cho ắc quy không thể sạc được đủ điện.

Cầu chì bị hỏng

Nguyên nhân
  • Phần lớn là do sử dụng quá tải
  • Trong quá trình sản xuất lắp ráp một số loại linh kiện kém chất lượng.

Hỏng Rơ Le

Rơ le làm vai trò đóng cắt chuyển mạch điện đóng điện lưới thì đồng thời cắt điện kích 24v- 220v của ắc qui. Hiểu như thế này khi ta cắm điện lưu điện vào điện lưới thì đầu ra của lưu điện sử dụng điện lưới nếu khi rút điện lưới ra thì lưu điện tự động đóng mạch sử dụng điện trong ắc quy được kích lên.

Dịch vụ bảo hành sửa chữa bình lưu điện cửa cuốn 24/24h

Bình lưu trữ điện cửa cuốn trong quá trình sử dụng không thể tránh khỏi những hư hỏng. Thợ sửa cửa cuốn tại các quận TP.HCM luôn có mặt nhanh chóng để sửa chữa những sự cố hư hỏng của bình lưu điện.

Những trường hợp hỏng hóc hay xảy ra trong quá trình sử dụng bộ lưu trữ điện cửa cuốn

  • Bình lưu điện không còn lưu trữ điện để vận hành cửa cuốn khi điện lưới bị mất. Có nhiều nguyên nhân dẫn đến trường hợp này nhưng thường là ắc quy cửa cuốn đã quá cũ, sử dụng đã lâu nên chứng năng lưu điện giảm dần và đến không còn khả năng lưu điện. Thợ sửa cửa cuốn sẽ tư vấn thay thế bình ắc quy của bình lưu điện cửa cuốn phù hợp với thông số của bình lưu điện.
  • Ăc quy bình lưu điện tuy mới nhưng vẫn không lưu điện làm cho cửa cuốn không thể vận hành khi bị mất điện lưới: thường nguyên nhân thường gặp là bộ sạc bị hư hỏng, hoặc rơ le, cầu chì... thợ sửa bình lưu điện cửa cuốn sẽ tư vấn hướng sửa chữa phù hợp sau khi đã kiểm tra đầy đủ bo mạch của bộ lưu điện.
  • Các nguyên nhân khác như: hỏng cầu chì, giắc cắm điện bị lỏng tiếp xúc, hư bo mạch, bị hơi nước tích tụ trong mạch...

Đội thợ sửa chữa bình lưu điện cửa cuốn phục vụ 24/7 kể cả ngày nghỉ, lễ luôn có mặt kịp thời khi có hỏng hóc với bình tích điện cửa cuốn.

Hotline: 0908 36 1357

Văn phòng: (028) 38 122 788

Dịch vụ sửa cửa cuốn nhận cuộc gọi phục vụ quý khách 24/24h, thợ sửa cửa cuốn các quận huyện nhanh chóng có mặt ngay sau cuộc gọi

- Đường Lê Thánh Tôn, Phường Bến Thành, Q.1

- Đường Trần Hưng Đạo, Q.1

- Đường Song Hành, quận 2

- Đường Thảo Điền, Quận 2

- Đường Lương Đình Của, quận 2

- Đường Điện Biên Phủ, quận 3

- Đường Cách Mạng Tháng Tám, quận 3

Đường Nguyễn Tất Thành, phường 12, quận 4

Đường Trần Hưng Đạo B, phường 10, quận 5
Đường Lý Chiêu Hoàng, phường 10, quận 6

Đường Nguyễn Thị Thập, phường Tân Phong, quận 7

Đường Phạm Thế Hiển, phường 7, quận 8

Đường Lê Văn Việt, phường Tăng Nhơn Phú A, quận 9

Đường Tô Hiến Thành, phường 14, quận 10

Đường Nguyễn Thị Nhỏ, P4, quận 11

  • Thợ làm khoá cửa cuốn tại quận 12 TPHCM

Đường Nguyễn Văn Quá, p. Đông Hưng Thuận, quận 12
Đường Quang Trung, p10, Gò Vấp

Đường Thích Quảng Đức, P4, quận Phú Nhuận

Đường Xô Viết Nghệ Tĩnh, phường 17, Bình Thạnh
Đường Kha Vạn Cân, P. Hiệp Bình Chánh, Thủ Đức

Đường Phạm Văn Hai, phường 2, Tân Bình

Đường số 7, phường An Lạc, Bình Tân

Quận Tân Phú: đường Tây Thạnh, p.Tây Thạnh

                          đường Tân Sơn Nhì, p.Tân Sơn Nhì

                           đường Phú Thọ Hòa, phường Phú Thọ Hòa

                           đường Hòa Bình, phường Hòa Thạnh

                           đường Tân Kỳ Tân Quý, phường Tân Quý

Đường Trịnh Thị Miếng, xã Thới Tam Thôn

Khu dân cư Trung Sơn, xã Bình Hưng, Bình Chánh

Tỉnh lộ 8, An Hội, Củ Chi

Bình lưu điện cửa cuốn Tân Bình TPHCM
2.300.000 đ
Mã sản phẩm: yh
Lắp bình lưu điện cửa cuốn Tân Bình
2.300.000 đ
Mã sản phẩm: yh
Giá Bình Lưu Điện Cửa Cuốn Tân Bình
2.300.000 đ
Mã sản phẩm: yh
Sửa Bình Lưu Điện Cửa cuốn Tân Bình
2.300.000 đ
Mã sản phẩm: yh
Gắn bộ lưu điện cửa cuốn Tân Bình
2.300.000 đ
Mã sản phẩm: yh
Ắc quy tích điện cửa cuốn Tân Bình
2.300.000 đ
Mã sản phẩm: yh

=> Thợ cửa cuốn chuyên thay mới, sữa chữa bình ắc quy cho bộ lưu điện cửa cuốn có mặt 24/24h tại các quận nhanh chóng có mặt nhanh sau cuộc gọi của quý khách:

Thời gian lưu trữ điện của UPS cửa cuốn

Khi cấp điện cho cửa cuốn chạy khi bị cúp điện, ắc quy đã nạp đầy như vậy mới có thể mở cửa lên xuống được vài lần. Đây là mức cơ bản mà hầu hết các bộ lưu điện cửa cuốn đều đáp ứng được.  Tuy nhiên thời gian chờ đa phần đều là 30 giờ trở lên. Thời gian chờ càng lâu thì khả năng cấp điện cho việc đóng mở cửa sẽ ít lại và thường sử dụng được khoảng 3 đến 5 lần đóng mở cửa cuốn lên/ xuống.
Thông thường motor cửa cuốn ghi là sức tải 400kg, 500kg hay 800kg, lắp đặt bình lưu điện cửa cuốn cũng tương đương với sức tải của motor



Thời gian lưu trữ điện cửa bình lưu điện cửa cuốn còn tuỳ theo ắc quy 7.5AH , 9AH hay 12AH...; bộ lưu điện cửa cuốn có 2 ắc quy hay 4 ắc quy.

Cách lắp bộ lưu điện cửa cuốn

  • Bước 1: Xác định vị trí cần đặt bình lưu điện cửa cuốn, dùng thanh chắn ướm thử để xác định lỗ ốc vặn vít. Dùng khoan để khoan và treo bộ lưu điện cửa cuốn lên.
  • Bước 2: Xác định dây nguồn của motor cửa cuốn nằm ở đâu, thông thường được đấu vào ổ cắm ở trên tường, cũng có khi nối trực tiếp vào CP tổng. Việc này đòi hỏi người lắp đặt phải leo lên ngay chỗ motor cửa cuốn và dò đường dây điện xem nối tới đâu. Xác định được dây điện rồi thì làm tới bước tiếp theo
  • Bước 3: Khi đã xác định được dây nguồn cấp cho motor cửa cuốn rồi, thì đấu dây nguồn vào này vào ngõ ra của Bộ lưu điện cửa cuốn. Còn dây nguồn cửa Bộ lưu điện đầu vào ổ cắm điện của lưới điện
  • Bước 4: Sau khi đấu nối xong, bật nút On của UPS cửa cuốn lên và kiểm tra hoạt động



  • Chọn vị trí thoáng; không bị ẩm ướt, mưa dột hay dễ bị các tác động ngoại lực để tránh làm tổn hại tới bo mạch điều khiển và ác quy
  • Nên treo bình lưu điện cửa cuốn bằng giá treo có chịu tải phù hợp hoặc kê cao hơn 1 chút nếu để trên mặt sàn và càng gần motor càng tốt
  • Đảm bảo dòng điện nguồn cấp cho bộ lưu điện cửa cuốn
  • Trước khi kết nối đến bộ động cơ cần bật nguồn để kiểm tra thử lưu điện trước.

Bộ lưu điện cửa cuốn hoạt động cơ bản như thế nào

  • Hoạt động: Bên trong mạch lưu điện cửa cuốn cho phép hoạt động ở 2 chế độ đó: Điện lưới và Ắc quy.
  • Chế độ điện lưới: Khi cấp điện cho UPS Cửa Cuốn thì thông qua relay (rờ le) sẽ cấp điện trực tiếp cho động cơ motor cửa cuốn. Và điện được cấp tới bo mạch sạc để sạc cho bình ắc quy.
  • Chế độ ắc quy: Khi cúp điện, năng lượng từ bình acquy sẽ thông qua mạch điện tử và chuyển đổi thành điện xoay chiều cấp cho motor.

Khi nào cần thay ắc quy cho bình tích điện cửa cuốn

Khi bình lưu điện sử dụng theo thời gian, ắc quy của bình lưu điện cửa cuốn sẽ không còn lưu điện với thời gian dài nữa. Do đó, bộ lưu điện cửa cuốn khi sử dụng được từ 2 năm trở lên ta cần phải thử xem ắc quy có còn lưu điện nữa không. Nếu thời gian lưu điện thấp thì nên thay ắc quy cửa cuốn và đồng thời vệ sinh bo mạch cửa cuốn để đảm bảo sử dụng an toàn.
  • Bình ắc quy cửa cuốn12V – 7.2Ah
  • Bình ắc quy cửa cuốn 12V – 9Ah
  • Bình ắc quy cửa cuốn 12V – 12Ah

Hướng dẫn sử dụng bình lưu điện cửa cuốn

Trong quá trình vận hành, đèn báo trạng thái bộ lưu điện sẽ hiển thị nhiều chế độ, tượng trưng cho từng chu kỳ hoạt động. Ví dụ như:
  • Đèn tắt hoàn toàn: UPS đang ở trạng thái tắt nguồn.
  • Đèn sáng màu xanh: UPS đang hoạt động ở chế độ điện lưới, ắc quy đã được nạp đầy điện và sẵn sàng cấp điện cho motor nếu gặp sự cố.
  • Đèn sáng màu cam: UPS hoạt động ở chế độ điện lưới, ắc quy đang được nạp điện. Sau khoảng 14-24 giờ, đèn LED sẽ tự động chuyển sang màu xanh khi ắc quy được sạc đầy.
  • Đèn sáng màu đỏ: hệ thống báo lỗi quá nhiệt, quá tải hoặc ắc quy sắp cạn năng lượng. Khi đó, bạn cần kiểm tra cầu chì bên hông máy nguồn điện ngõ vào hoặc nguồn điện lưới đang cấp cho thiết bị.
